一，10KV高壓戶內外真空斷路器控制保護原理
1，高壓戶內外真空斷路器可以切斷閉合高壓電路負載電流，還可以在系統發生故障時，通過高壓電流互感器和繼電保護裝置切斷負荷電流和短路電流，具有完善的滅弧結構和還流能力。
二，高壓戶內外真空斷路器結構分析

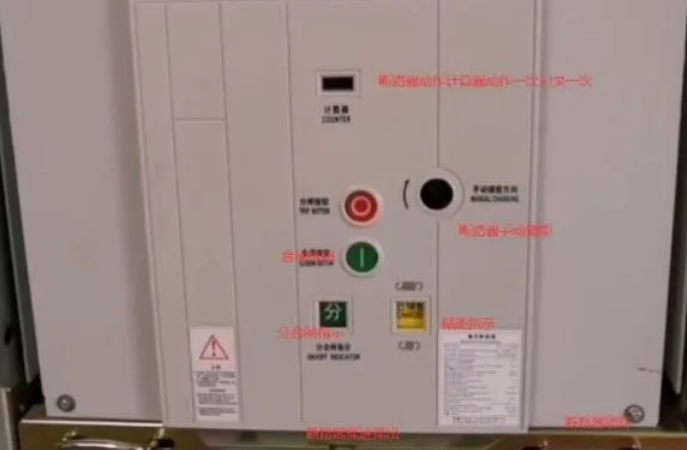

1，計數器，有記錄動作次數，動作合分閘一次，記錄一次
2，手動儲能，手動儲能轉軸
3，分閘按鈕，合閘按鈕，分合閘指示
4，儲能指示，顯示已儲能和未儲能

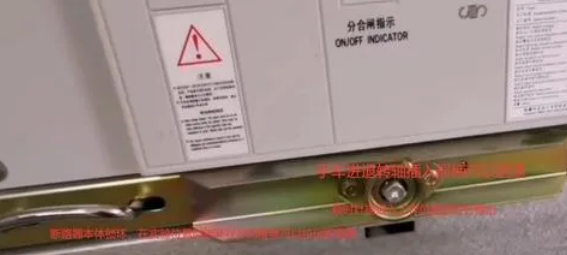

5，上圖為手車進退轉軸，插入搖拔順時針搖入到工作位置，圖中斷路器是實驗位置，逆時針搖出，從工作位置到實驗位置，再拉出柜提到檢修位置。

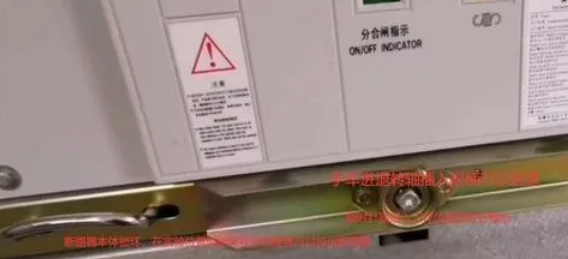

6，上圖為斷路器本體鎖環，圖中為斷路器實驗位置，從檢修位置推入實驗位置時，把兩邊鎖環往中間推把鎖環打開，推入到實驗位置時，松開鎖環鎖環就打開鎖在實驗位置，當要從實驗位置推入到工作位置時，將兩邊鎖環往中間推打開鎖環，這時順時針搖入斷路器到工作位置。

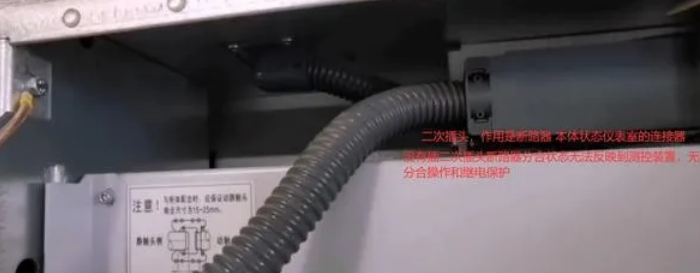

7，上圖為斷路器二次控制航空插頭，它的作用是斷路器本體狀態與繼電器，儀表室的連接器件，連接樞紐。航空插頭如果不插上的話斷路器分合閘狀態是無法反映到測控裝置的，測控裝置指示燈就不亮，也無法使用操控面板和集控室的DCS系統對斷路器進行分合閘操作。

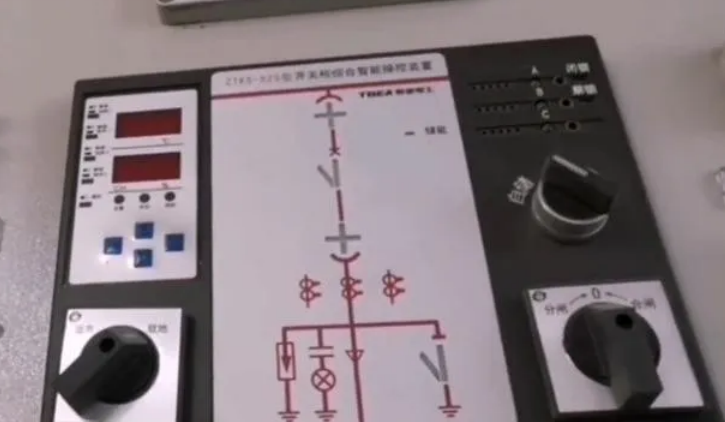

8，測控裝置
斷路器狀態顯示，和分合閘斷路器操作
三，斷路器內部結構

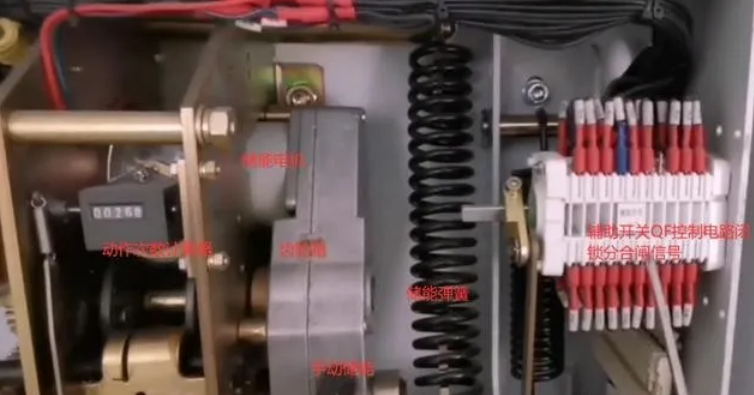

1，輔助開關
輔助開關QF，這個斷路器控制電路的閉鎖功能，和分合閘信號功能都是通過它的切換來實現的，

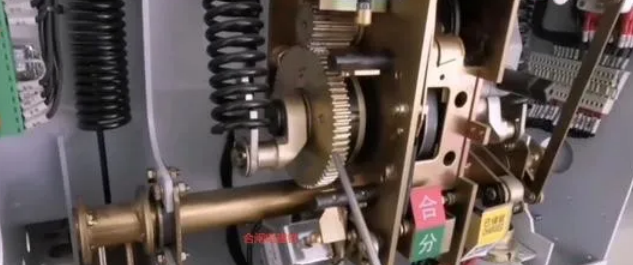

2，齒輪箱
儲能電機的齒輪箱
3，儲能電機
4，儲能彈簧
儲能彈簧作用，它就是起一個分合閘的助力作用
5，儲能指示
圖中是已儲能狀態
6，分合閘指示牌
圖中處于分閘狀態

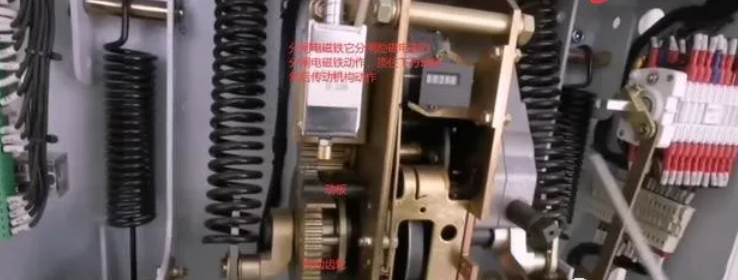

7，分閘電磁鐵
它有分閘勵磁電流時，電磁鐵就會動作，頂住下方動板，然后帶動傳動機構動作

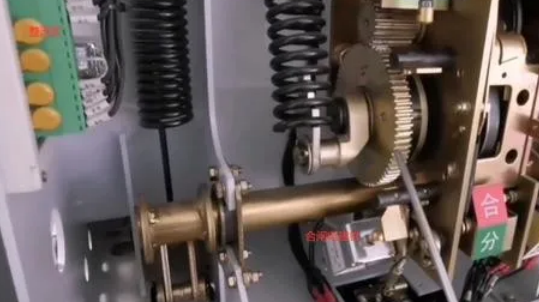

8，合閘電磁鐵
早期斷路器合閘線圈有個很大的直流電磁鐵，勵磁電流很大，還要配一個直流接觸器，還要給它提供大容量電源給直流接觸器供電，使直流接觸器動作帶動傳動機構合閘，現在不用了，早期的合閘電磁鐵控制電流大，故障率高
現在合閘電磁鐵合閘電流很小，安全可靠
合閘電磁鐵利用儲能彈簧儲存能量，合閘時釋放儲存能量幫助傳動機構合閘
9，整流板
由于儲能電機，一般都是直流永磁的電動機，如果操作電壓是交流時，通過整流板里面有個橋堆，整流后變成直流然后給儲能電機供電，整流板不光是交流變直流這個功能，它還集成了斷路器的閉鎖回路，和防跳功能的回路，和其它輔助控制功能的回路，都集成在這塊板上，它的功能較全
四，斷路器靜觸頭動觸頭

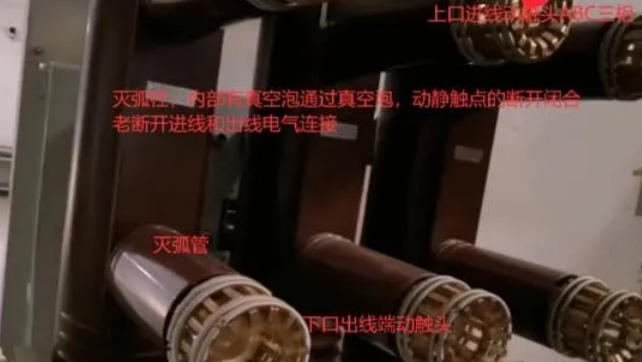

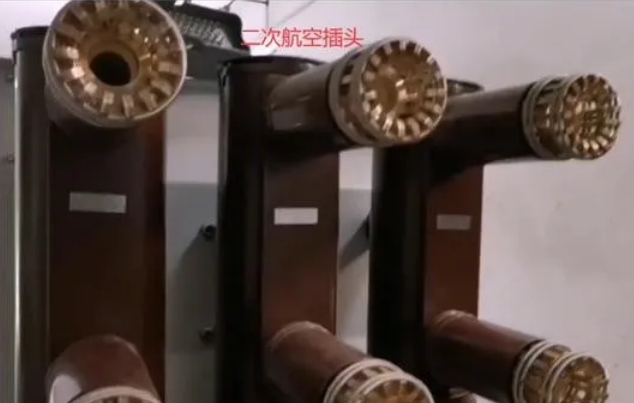

1，上面進線動觸頭ABC三相，
2，斷路器下口出線端動觸頭
3，滅弧柱
滅弧柱內部有真空泡，通過真空泡實現動靜觸點分合，來分合進線和出線得電氣連接

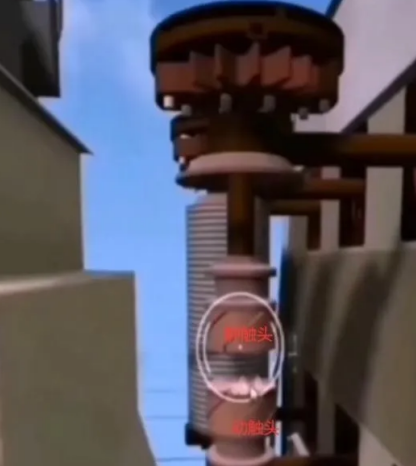

4，真空泡內部
觸頭動作時工作在真空狀態下，下觸頭是動觸頭，上觸頭是靜觸頭
五，手動操作斷路器

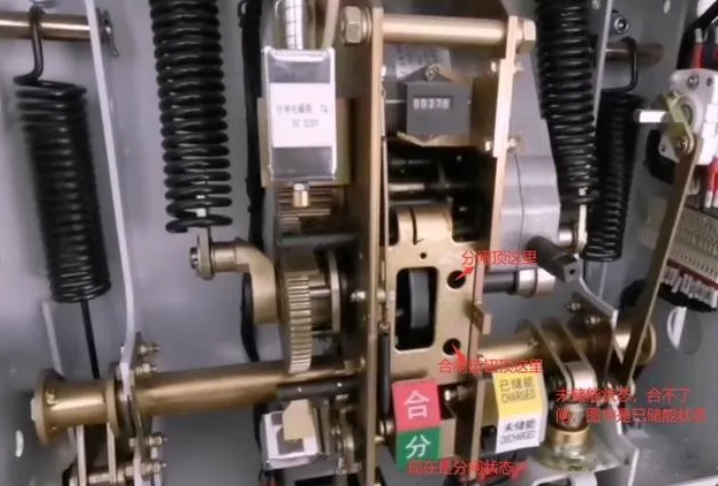

1，斷路器在分閘已儲能狀態，儲能指示顯示已儲能，儲能彈簧已拉開，面板得合閘按鈕在上圖中的下孔中，如果斷路器未儲能是合不了閘的
2，按下合閘按鈕后，合閘指示牌顯示在合閘位置。儲能顯示在未儲能狀態，未儲能是可以分閘的，分閘的釋放彈簧是拉開的，按下分閘按鈕，分合閘指示牌顯示已分閘，這是在未儲能狀態按合閘按鈕是合不了閘的，合閘必須要儲能，

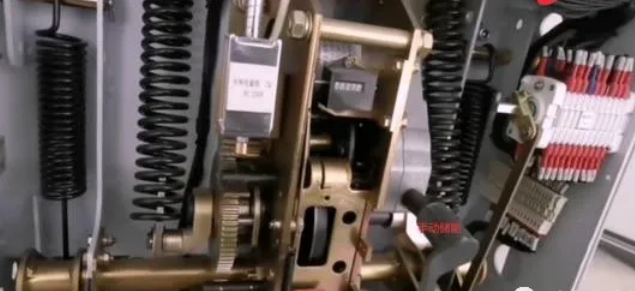

3，我們拿儲能搖拔順時針手動儲能，一直搖到儲能開關發出，啪嗒的聲響就表示手動儲能到位，儲能指示在已儲能狀態
4，斷路器二次插頭插上后，有控制電源時，它的自動儲能是通過微動開關來實現，儲能的控制和信號，它有儲能信號燈，儲能完成信號燈亮，儲能電機的起動和停止通過斷路器微動開關來控制
六，斷路器結構組成
1，控制電路，上下動觸頭
2，絕緣柱
3，滅弧室真空泡，通過真空滅弧室來實現它的控制
4，操動機構和傳動機構
5，外殼和支撐部分
